Quick Details
-
Model Number:
-
SMB-120-48
-
Output Frequency:
-
50/60Hz
-
Output Current:
-
0-2.5A
-
Product name:
-
SMB-Single Output Switching Power
-
Power:
-
120W
-
Size:
-
160*88*38mm
-
Weight:
-
0.45kg
-
Package:
-
30pcs/15kg
-
DC Adjustable:
-
±10%
-
Efficiency:
-
84%
-
Certification:
-
CE RoHS ISO9001
-
Protections:
-
Short circuit/over load/over voltage
-
Warranty:
-
2 Years
-
Output Power:
-
120W
Quick Details
-
Input Voltage:
-
110V/220V
-
Output Voltage:
-
48VDC
-
Place of Origin:
-
Chongqing, China
-
Model Number:
-
SMB-120-48
-
Output Frequency:
-
50/60Hz
-
Output Current:
-
0-2.5A
-
Product name:
-
SMB-Single Output Switching Power
-
Power:
-
120W
-
Size:
-
160*88*38mm
-
Weight:
-
0.45kg
-
Package:
-
30pcs/15kg
-
DC Adjustable:
-
±10%
-
Efficiency:
-
84%
-
Certification:
-
CE RoHS ISO9001
-
Protections:
-
Short circuit/over load/over voltage
-
Warranty:
-
2 Years
-
Output Power:
-
120W
Product Description
|
MODEL
|
|
SMB-120-5
|
SMB-120-12
|
SMB-120-15
|
SMB-120-24
|
|||
|
OUTPUT
|
DC VOLTAGE
|
5V
|
12V
|
15V
|
24V
|
|||
|
|
RATED CURRENT
|
24A
|
10A
|
8A
|
5A
|
|||
|
|
RATED POWER
|
120W
|
120W
|
120W
|
120W
|
|||
|
|
RIPPLE&NOISE
|
100mVp-p
|
100mVp-p
|
100mVp-p
|
100mVp-p
|
|||
|
|
VOLTAGE ADJ.RANGE
|
4.75-5.5V
|
10.8-13.2V
|
13.5-16.5V
|
21.6-26.4V
|
|||
|
|
VOLTAGE TOLERANCE
|
±2.0%
|
±1.0%
|
±1.0%
|
±1.0%
|
|||
|
|
LINE REGULATION
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
|||
|
|
LOAD REGULATION
|
±1.0%
|
±0.5%
|
±0.5%
|
±0.5%
|
|||
|
|
SETUP,RISE TIME
|
300ms,50ms/230VAC 800ms,50ms/115VAC at full load
|
|
|
|
|||
|
|
HOLD UP TIME(TYP.)
|
90ms/230VAC 12ms/115VAC at full load
|
|
|
|
|||
|
INPUT
|
VOLTAGE RANGE
|
85-264VAC 120-370VDC
|
|
|
|
|||
|
|
FREQUENCY RANGE
|
47-63HZ
|
|
|
|
|||
|
|
EFFICIENCY(Typ.)
|
81%
|
81%
|
84%
|
84%
|
|||
|
|
AC CURRENT(Typ.)
|
2.4A/115VAC 1.2A/230VAC
|
|
|
|
|||
|
|
INRUSH CURRENT
|
COLD START 30A/115VAC 60A/230VAC
|
|
|
|
|||
|
|
LEAKAGE CURRENT
|
1mA/240VAC
|
|
|
|
|||
|
PROTECTION
|
OVERLOAD
|
105-150% RATED OUTPUT POWER
|
|
|
|
|||
|
|
|
Protection type:Hiccup mode,recovers automatically after fault condition
|
|
|
|
|||
|
|
OVER VOLTAGE
|
5.75V-6.75V
|
13.8V-16.2V
|
17.2V-20.25V
|
27.6V-32.4V
|
|||
|
|
|
Protection type:Hiccup mode,recovers automatically after fault condition
|
|
|
|
|||
|
ENVIRONMENT
|
WORKING TEMP
|
-10~+60°C
|
|
|
|
|||
|
|
WORKING HUMIDITY
|
20-90%RH non-condesing
|
|
|
|
|||
|
|
STORAGE TEMP,HUMIDITY
|
-20~+85°C,10-95%RH
|
|
|
|
|||
|
|
TEMP.COEFFICIENT
|
±0.03%°C(0-50°C)
|
|
|
|
|||
|
|
VIBRATION
|
10-500HZ
|
|
|
|
|||
|
SAFETY&EMC
|
SAFETY STANDARD
|
CE RoHS
|
|
|
|
|||
|
|
WITHSTAND VOLTAGE
|
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 1minute
|
|
|
|
|||
|
|
ISOLATION RESISTANCE
|
I/P-O/P,I/P-FG,O/P-FG:100M Ohms/500VDC/25°C/70%RH
|
|
|
|
|||
|
|
EMI CONDUCTION&RADIATION
|
Design refer to GB4943,UL60950,EN60950
|
|
|
|
|||
|
|
EMC STANDARD
|
Design refer to GB9254,EN55022 Class A
|
|
|
|
|||
|
|

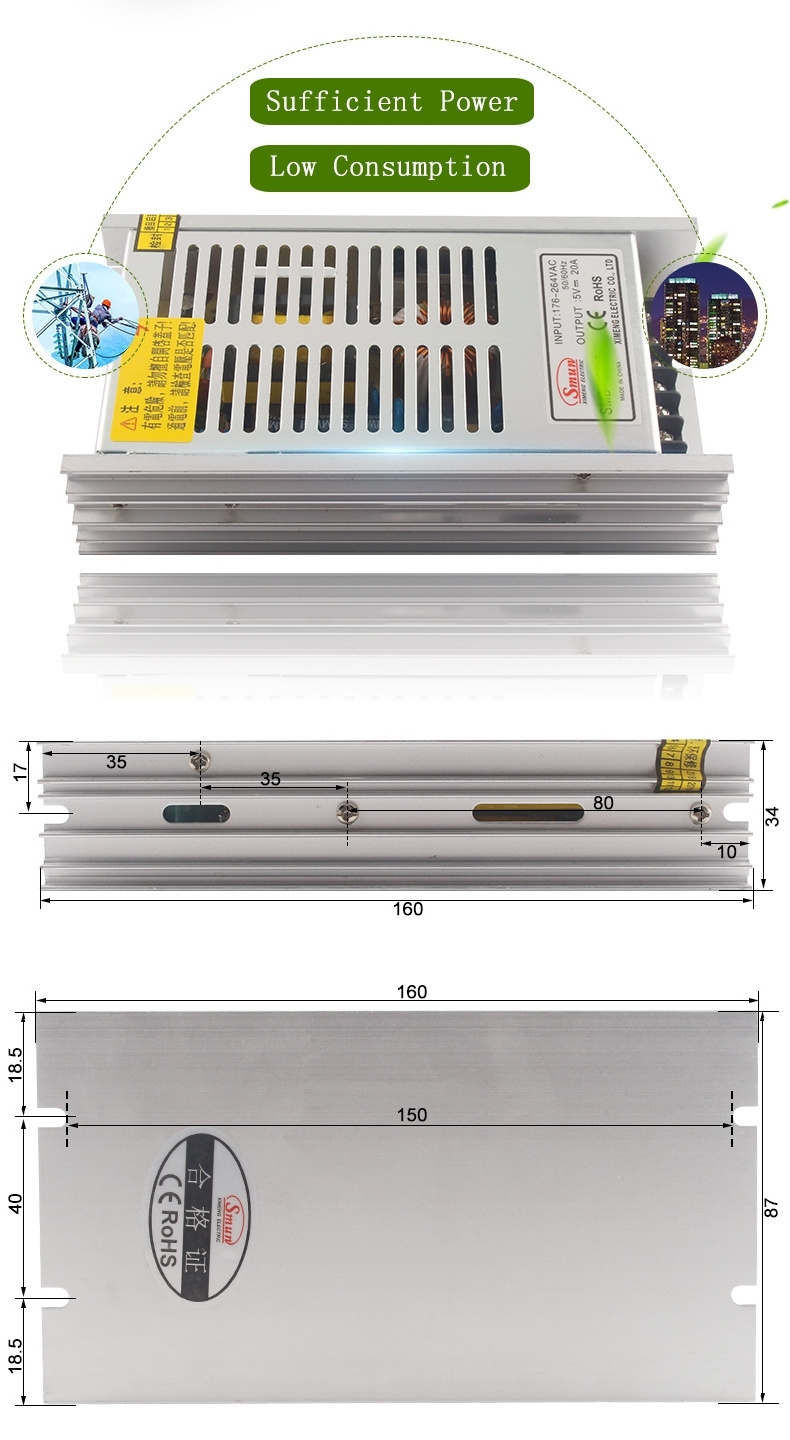

DIMENSION
|
L160*W88*H38mm
|
|
|
|
|||
|
|
PACKING
|
0.45kg,30pcs/15kg
|
|
|
|
|||
