Quick Details
-
Place of Origin:
-
Guangdong, China
-
Brand Name:
-
OEM
-
Copper Thickness:
-
1oz
-
Min. Hole Size:
-
0.20mm
-
Min. Line Width:
-
0.075mm/0.075mm(3mil/3mil)
-
Min. Line Spacing:
-
0.05mm
-
Surface Finishing:
-
immersion gold, osp etc
-
Product name:
-

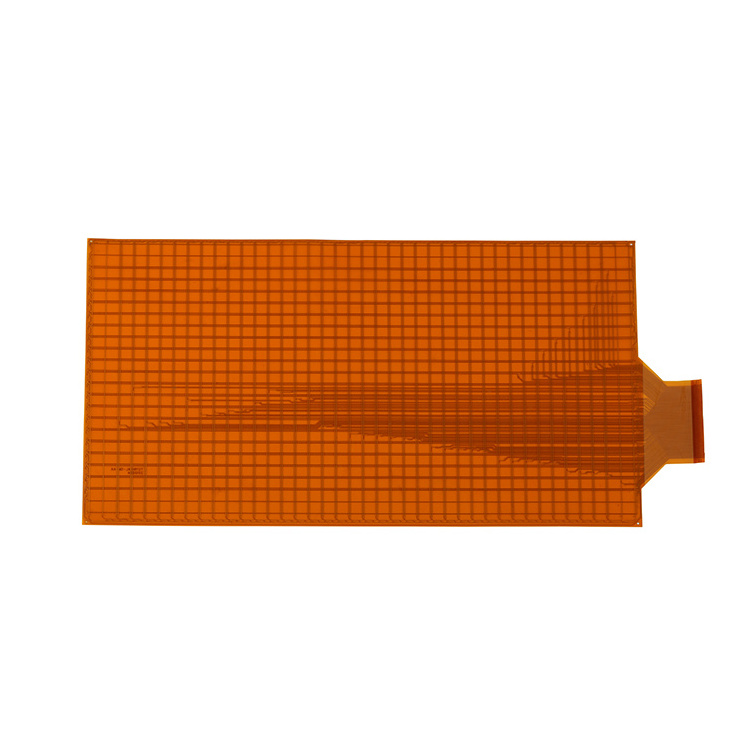

Customized Multi Port Electronic Flexible Printed Circuit Board FPC
-
Material:
-
Polyimide/PET
-
MOQ:
-
1piece
-
Service:
-
ODM OEM EMS
-
Application:
-
FPC connectors
-
Layer:
-
1-6
-
Certificates:
-
ISO9001:2008
-
Customized:
-
Yes
Quick Details
-
Base Material:
-
Polyimide/PET
-
Board Thickness:
-
0.075 ~0.4mm
-
Model Number:
-
NH-A62
-
Place of Origin:
-
Guangdong, China
-
Brand Name:
-
OEM
-
Copper Thickness:
-
1oz
-
Min. Hole Size:
-
0.20mm
-
Min. Line Width:
-
0.075mm/0.075mm(3mil/3mil)
-
Min. Line Spacing:
-
0.05mm
-
Surface Finishing:
-
immersion gold, osp etc
-
Product name:
-
Customized Multi Port Electronic Flexible Printed Circuit Board FPC
-
Material:
-
Polyimide/PET
-
MOQ:
-
1piece
-
Service:
-
ODM OEM EMS
-
Application:
-
FPC connectors
-
Layer:
-
1-6
-
Certificates:
-
ISO9001:2008
-
Customized:
-
Yes
Product Description
| FPC Parameter | |||
| Material | Polyimide (Kapton) | Polyester (PET) | Remarks&Test Merhod |
| Number of Layer | 1-6 layer | 1-2 layer | |
| Min. Line Width/Min. Line Spacing | Single side | 0.075(3mil) | |
| Double side | 0.075 (3mil) | ||
| Min.Hole Diameter | Drilling(P.T.H) | Ø 0.20mm | |
| Punching | Ø 0.5mm | ||
| Dimension Tolerance | Conducting Wire width(W) | ±0.03mm | W≤0.5mm |
| Hole Diameter(H) | ±0.05mm | H ≤1.5mm | |
| Accumulated spacing | ±0.05mm | P ≤25mm | |
| Outer Dimension(L) | ±0.05mm | L ≤50mm | |
| C onducting Wire and Outer(C) | C ≤5.0mm | ||
| Surface treatment | Ni(0.05-2um)/Au(0.05-1.25) | ||
| Pb/Sn(2-20um) Primary flux | |||
| H.A.L(for p olyimide only) | |||
| Chemical Ni(0.8-1.5um) | |||
| OSP | |||
| Insulation Resistance | 1000Ω | IPC-TM-650 2,5,3,2 at Ambient | |
| Dielectric Strength | 5KW | IPC-TM-650 2,5,6,1 | |
| Surface Resistance | 5*10 12 | 2* 10 12 | IPC-TM-650 2,5,1,7 |
| Volume Resistance | 1*10 15 | 1* 10 15 | IPC-TM-650 2,5,1,7 |
| Dielectric Constant(1MHz) | 4.0 | 3.0 | MIL-P-55617 |
| Divergence Coefficient (1MHz) | 0.04 | 0.03 | MIL-P-55617 |
| Peeling Strength(180 ℃ Direction) | 1.0kg f/cm | 1.2kg f/cm | IPC-TM-650 2,4,9 |
| Welding strength | 300 ℃ /10 secs | 210℃/10 secs | |
| Combustion assisting | 94 V-O | 94 V-O | UL94 |
